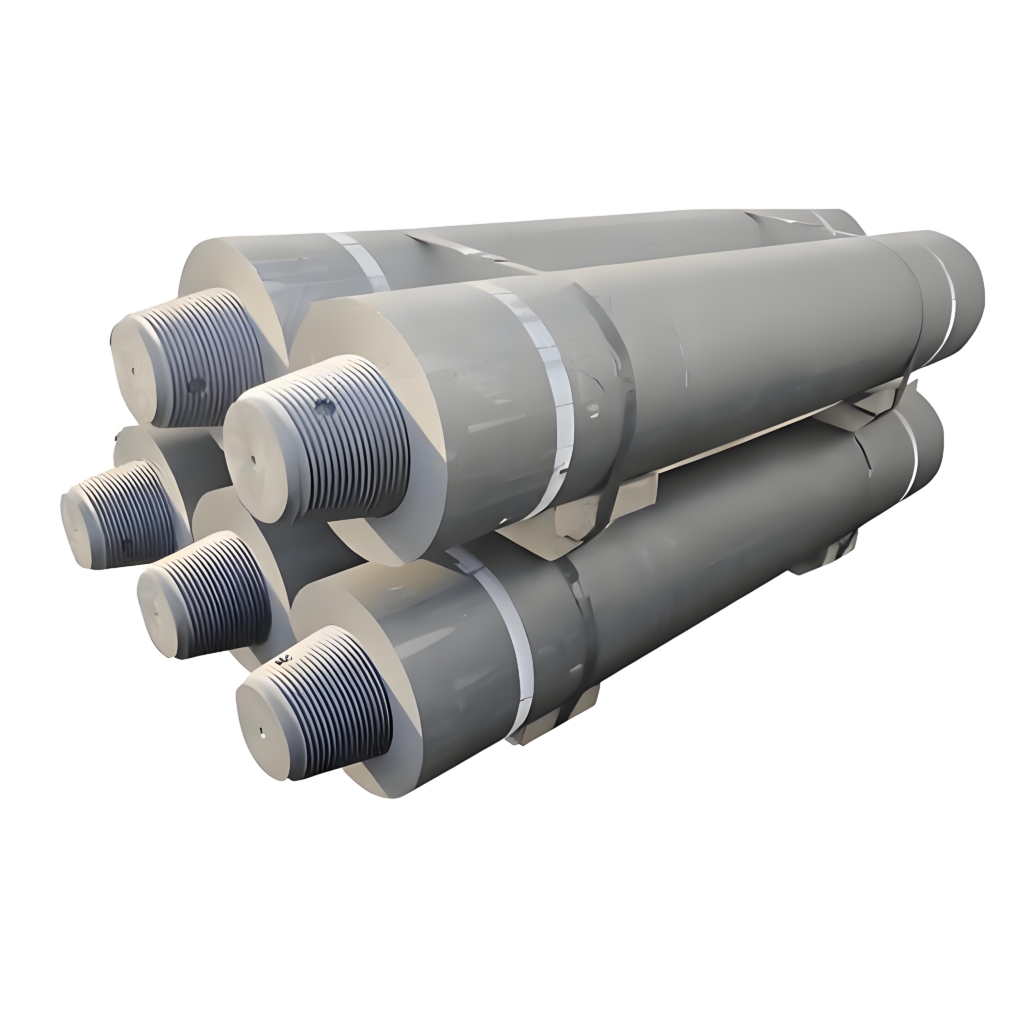

Elettrodo in grafite

Elettrodo in grafite

L'elettrodo di grafite si riferisce a un materiale conduttivo di grafite artificiale ricavato da coke di petrolio e coke di asfalto come aggregati, catrame di carbone come legante, e lavorati attraverso la calcinazione delle materie prime, frantumazione e macinazione, Batch, miscelazione, sagomatura, calcinazione, impregnazione, grafitizzazione, e lavorazioni meccaniche. Viene utilizzato principalmente per la produzione di acciaio per forni elettrici, immettendo corrente nel forno e utilizzando il calore generato dall'arco elettrico per la fusione. In base alla capacità del forno elettrico, Verranno utilizzati elettrodi in grafite di diversi diametri, e al fine di garantire l'uso continuo degli elettrodi, Sono collegati da giunti filettati ad elettrodo. Gli elettrodi di grafite utilizzati nella produzione dell'acciaio rappresentano circa 70-80% della quantità totale di elettrodi di grafite utilizzati.

Invia la tua richiesta Chat dal vivo
● Indici fisici e chimici dell'elettrodo di grafite di potenza ordinaria
Indici fisici e chimici dell'elettrodo in grafite di potenza ordinaria
Progetti unità Il diametro dell'elettrodo è di 300-600 mm
standard Misurato
elettrodo Giuntura elettrodo Giuntura
resistenza μΩm 9.0-10.5 8.5 8.0-9.0 6.5
Resistenza alla flessione Mpa 6.4-7.8 13 9.0-10 15
Stampi elastici Criteri di gruppo 9.3 14 9 13.7
contenuto di ceneri % 0.3 0.3 0.3 0.3
Densità corporea g/cm3 1.52 1.68 1.56-1.62 1.7
Coefficiente di dilatazione termica(100-600°C) ×10⁶/C 2.9 2.8 2.4 2.2
● Specifiche dell'elettrodo in grafite e deviazioni consentite
Specifiche dell'elettrodo in grafite e deviazioni consentite
diametro(millimetro) lunghezza(millimetro)
Diametro nominale Diametro effettivo Lunghezza nominale Deviazioni consentite
millimetro pollice Max Min millimetro Lunghezza del righello corta
100 4 102 99 1600
1800		 lunghezza estremo minimo
150 6 154 151 ±100 -100 -275
200 8 204 201
250 10 256 252
300 12 307 303 ±100 -100 -275
350 14 357 352
400 16 409 403
450 18 460 454
500 20 511 505 1600/1800/
2000/2200
1800/2000/
2200		 ±100 -100 -275
550 22 556 553
600 24 613 607



● Qualità della superficie dell'elettrodo
Qualità della superficie dell'elettrodo
1.Non ci sono più di due difetti o fori sulla superficie dell'elettrodo，Le sue dimensioni non superano la tabella sottostante。
2.Non ci sono crepe trasversali sulla superficie dell'elettrodo，Crepe longitudinali larghe 0,3-1,0 mm，La sua lunghezza non è maggiore del perimetro dell'elettrodo
5%,Le crepe longitudinali con una larghezza non inferiore a 0,3 mm non vengono conteggiate。
3.L'area nera della pelle della superficie dell'elettrodo，La larghezza è inferiore a 1/10 del perimetro dell'elettrodo e la lunghezza è inferiore a 1/3 della lunghezza dell'elettrodo..
specificazione
Dimensione della trappola		 Diametro nominale(millimetro)
300-400 450-600
diametro 20-40 30-50
profondità 5-10 10-15
● Corrente ammissibile dell'elettrodo
La corrente ammissibile dell'elettrodo
Diametro nominale Capacità di corrente ammissibile(Un) Densità di corrente
millimetro pollice
100 4 1500-2400 12-15
150 6 3000-4500 12-15
200 8 5000-6900 12-15
250 10 7000-10000 14-18
300 12 10000-13000 14-18
350 14 13500-18000 14-18
400 16 18000-23500 14-18
450 18 22000-27000 13-17
500 20 25000-32000 13-16
600 24 30000-36000 12-15
concentrare：Consigliato per l'uso in stufe elettriche，Capacità di corrente -10% se utilizzato in forni siviera，Capacità di corrente+10%。

alta potenza



● Indici fisici e chimici dell'elettrodo di grafite ad alta potenza
Indici fisici e chimici dell'elettrodo di grafite ad alta potenza
ARTICOLO UNITÀ Il diametro dell'elettrodo è di 300-600 mm
standard Misurato
elettrodo Giuntura elettrodo Giuntura
resistenza μQm 7.0-7.5 6.5 6.5-7.0 5.5
Resistenza alla flessione Mpa 9.8-10.5 14 12-15 15-18
Stampi elastici Criteri di gruppo 12 16 12 14
contenuto di ceneri % 0.3 0.3 0.3 0.3
Densità corporea g/cm3 1.6 1.7 1.68-1.73 1.75
Coefficiente di dilatazione termica(100-600°C) ×10⁶°C 2.4 2.2 2.2 2.0
● Specifiche dell'elettrodo in grafite e deviazioni consentite
Specifiche dell'elettrodo in grafite e deviazioni consentite
diametro(millimetro) lunghezza(millimetro)
Diametro nominale Diametro effettivo Lunghezza nominale Deviazioni consentite
millimetro pollice Max Min millimetro Lunghezza del righello corta
100 4 102 99 1600
1800		 lunghezza estremo minimo
150 6 154 151 ±100 -100 -275
200 8 204 201
250 10 256 252
300 12 307 303 ±100 -100 -275
350 14 357 352
400 16 409 403
450 18 460 454
500 20 511 505 1600/1800/
2000/2200
1800/2000/
2200		 ±100 -100 -275
550 22 556 553
600 24 613 607



● Qualità della superficie dell'elettrodo
Qualità della superficie dell'elettrodo
1.Non ci sono più di due difetti o fori sulla superficie dell'elettrodo，Le sue dimensioni non superano la tabella sottostante。
2.Non ci sono crepe trasversali sulla superficie dell'elettrodo，Crepe longitudinali larghe 0,3-1,0 mm，La sua lunghezza non è maggiore del perimetro dell'elettrodo
5%,Le crepe longitudinali con una larghezza non inferiore a 0,3 mm non vengono conteggiate。
3.L'area nera della pelle della superficie dell'elettrodo，La larghezza è inferiore a 1/10 del perimetro dell'elettrodo e la lunghezza è inferiore a 1/3 della lunghezza dell'elettrodo..
specificazione
Taglia mancante		 Diametro nominale(millimetro)
300-400 450-600
diametro 20-40 30-50
profondità 5-10 10-15
● Corrente ammissibile degli elettrodi ad alta potenza
La corrente ammissibile dell'elettrodo
Diametro nominale Capacità di corrente ammissibile(Un) Densità di corrente
millimetro pollice
200 8 5500-9000 14-18
250 10 8000-13000 14-18
300 12 13000-17400 17-24
350 14 17400-24000 17-24
400 16 24000-32000 16-24
450 18 32000-40000 16-24
500 20 42000-48000 15-24
600 24 48000-56000 14-24
concentrare：Consigliato per l'uso in stufe elettriche，Capacità di corrente -10% se utilizzato in forni siviera，Capacità di corrente+10%。

altissima potenza.





● Indici fisici e chimici dell'elettrodo di grafite ad altissima potenza
Indici fisici e chimici dell'elettrodo in grafite ad altissima potenza
Progetti unità Il diametro dell'elettrodo è di 300-600 mm
standard Misurato
elettrodo Giuntura elettrodo Giuntura
resistenza μQm 6.2-6.5 5.5 5.0-6.0 4.5
Resistenza alla flessione Mpa 10.5 16 14-16 18-20
Stampi elastici Criteri di gruppo 14 18 12 14
contenuto di ceneri % 0.3 0.3 0.3 0.3
Densità corporea g/cm3 1.64-1.65 1.70-1.72 1.72-1.75 1.78
Coefficiente di dilatazione termica(100-600°C) ×10⁶/°C 1.5 1.4 1.3 1.2
● Specifiche dell'elettrodo in grafite e deviazioni consentite
Specifiche dell'elettrodo per calcoli e deviazioni consentite
diametro(millimetro) lunghezza(millimetro)
Diametro nominale Diametro effettivo Lunghezza nominale Deviazioni consentite
millimetro pollice Max Min millimetro Lunghezza del righello corta
300 12 307 302 1600
1800		 lunghezza estremo minimo
350 14 357 352 ±100 -100 -275
400 16 409 403
450 18 460 454
500 20 511 505 1600/1800/
2000/2200
1800/2000/
2200		 ±100 -100 -275
550 22 556 553
600 24 613 607



● Qualità della superficie dell'elettrodo
Qualità della superficie dell'elettrodo
1.Non ci sono più di due difetti o fori sulla superficie dell'elettrodo，Le sue dimensioni non superano la tabella sottostante。
2.Non ci sono crepe trasversali sulla superficie dell'elettrodo，Crepe longitudinali larghe 0,3-1,0 mm，La sua lunghezza non è maggiore del perimetro dell'elettrodo
5%,Le crepe longitudinali con una larghezza non inferiore a 0,3 mm non vengono conteggiate。
3.L'area nera della pelle della superficie dell'elettrodo，La larghezza è inferiore a 1/10 del perimetro dell'elettrodo e la lunghezza è inferiore a 1/3 della lunghezza dell'elettrodo.
specificazione
Taglia E		 Diametro nominale(millimetro)
300-400 450-600
diametro 20-40 30-50
profondità 5-10 10-15
● Corrente ammissibile dell'elettrodo
La corrente ammissibile dell'elettrodo
Diametro nominale Capacità di corrente ammissibile(Un) Densità di corrente
millimetro pollice
300 12 15000-22000 20-30
350 14 20000-30000 20-30
400 16 25000-40000 19-30
450 18 32000-45000 19-27
500 20 38000-55000 18-27
600 24 40000-58000 17-25
concentrare：Consigliato per l'uso in stufe elettriche，Capacità di corrente -10% se utilizzato in forni siviera，Capacità di corrente+10%。

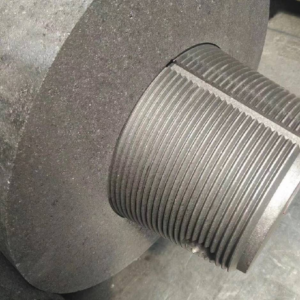

Connettori per elettrodi in grafite

● Tabella delle dimensioni dei giunti in grafite conica(Un pollice e quattro fibbie)
Tabella delle dimensioni dei giunti conici in grafite(Un pollice e quattro fibbie)
Diametro dell'elettrodo Giuntura Fori di giunzione Pece
millimetro pollice D L d2 Io d1 H
100 4 69.85 -0.5-0 101.60 -1-0 40.30 -5-0 <7 63.53 0-+0.5 56.80 0-+7 6.35
150 6 92.08 -0.5-0 139.70 -1-0 56.20 -5-0 <7 85.76 0-+0.5 75.90 0-+7 6.35
200 8 122.24 -0.5-0 177.80 -1-0 80.00 -5-0 <7 115.92 0-+0.5 94.90 0-+7 6.35
250 10 152.40 -0.5-0 190.50 -1-0 108.00 -5-0 <7 146.08 0-+0.5 101.30 0-+7 6.35
300 12 177.80 -0.5-0 215.90 -1-0 129.20 -5-0 <7 171.48 0-+0.5 114.00 0-+7 6.35
350 14 203.20 -0.5-0 254.00 -1-0 148.20 -5-0 <7 196.88 0-+0.5 133.00 0-+7 6.35
400 16 222.3 -0.5-0 304.80 -1-0 158.80 -5-0 <7 215.93 0-+0.5 158.40 0-+7 6.35
400 16 222.3 -0.5-0 355.60 -1-0 150.00 -5-0 <7 215.93 0-+0.5 183.80 0-+7 6.35
450 18 241.30 -0.5-0 304.80 -1-0 177.90 -5-0 <7 234.98 0-+0.5 158.40 0-+7 6.35
450 18 241.30 -0.5-0 355.60 -1-0 169.42 -5-0 <7 234.98 0-+0.5 183.80 0-+7 6.35
500 20 269.9 -0.5-0 355.60 -1-0 198.00 -5-0 <7 263.56 0-+0.5 183.80 0-+7 6.35
500 20 269.9 -0.5-0 181.08 -1-0 181.08 -5-0 <7 263.56 0-+0.5 234.60 0-+7 6.35
550 22 298.45 -0.5-0 226.58 -1-0 226.58 -5-0 <7 292.13 0-+0.5 183.80 0-+7 6.35
550 22 298.45 -0.5-0 209.65 -1-0 209.65 -5-0 <7 292.13 0-+0.5 234.60 0-+7 6.35
600 24 317.5 -0.5-0 245.63 -1-0 245.63 -5-0 <7 311.18 0-+0.5 183.80 0-+7 6.35
600 24 317.5 -0.5-0 228.70 -1-0 228.70 -5-0 <7 311.18 0-+0.5 234.60 0-+7 6.35

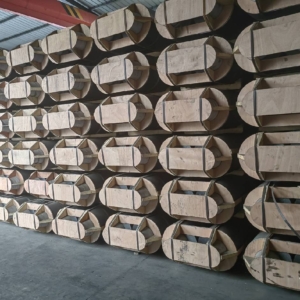

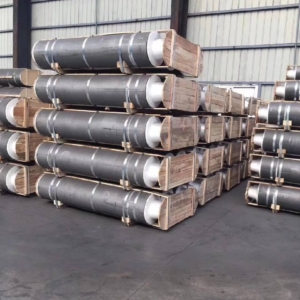

Dettagli sul confezionamento:
Diametro nominale Pezzi/pezzi Imballaggio degli elettrodi Gli elettrodi e i connettori in grafite sono confezionati in un unico pezzo
Peso netto approssimativo Dimensione del contorno Peso netto approssimativo Dimensione del contorno
millimetro pollice Kg millimetro Kg millimetro
300×1900 12×75 3 665 2000×970×400 685 2200×970×400
350×1900 14×75 3 844 2000×1120×450 929 2200×1120×450
400×1900 16×75 3 1182 2000×1270×500 1227 2200×1280×500
400×2100 16×83 2 1300 2200×1270×500 1345 2400×1280×500
450×1900 18×75 2 1003 2000×970×550 1043 2200×970×550
450×2100 18×83 2 1100 2200×970×550 1140 2400×970×550
500×1900 20×75 2 1267 2200×1070×600 1322 2200×1070×600
500×2100 20×83 2 1400 2200×1070×600 1456 2450×1070×600
550×2100 22×83 2 1690 2200×1170×650 1760 2450×1070×650
550×2400 22×95 2 1940 2500×1170×650 2010 2450×1170×650
600×1900 24×75 2 1900 2200×1270×700 1760 2250×1270×700
600×2400 24×95 2 2300 2500×1270×700 2380 2750×1270×700

Precauzioni per l'uso del prodotto

1L'elettrodo è in fase di trasporto，Assicurati di coprirlo con una crostata antipioggia。

  1. Prestare attenzione durante il trasporto di elettrodi impilati con carrelli elevatori，È severamente vietato toccare e avere le convulsioni。È consentito un solo livello alla volta。
  2. Quando si scarica con il vetro della gru，Le funi metalliche devono essere applicate in aggiunta，Il nastro di acciaio dell'elettrodo non deve essere agganciato direttamente。
  3. Gli elettrodi devono essere indossati grossolanamente in un luogo pulito，Luogo di esplosione a secco，Quando si impila il campo marcio, è necessario coprirlo con un telo per baldacchino antipioggia，Il numero di piani non deve superare i 4。



5.Quando l'elettrodo viene utilizzato, deve essere posizionato in anticipo vicino al punto di strada per l'asciugatura，La temperatura non supera i 150 gradi，Non più di 24 ore。

6.elettrodo quando in uso，Il nastro siviera deve essere tagliato con un attrezzo speciale，E non è consentito utilizzare una gru per tagliarlo。

7.Collegamento elettrodo，Il primo passo è pulire le filettature dell'elettrodo，Avvitare con cautela il connettore in un'estremità dell'elettrodo，Avvitare il giunto di sollevamento nell'altra estremità dell'elettrodo，Non scontrarsi con i fili，Si sconsiglia di inserire il connettore direttamente nell'elettrodo utilizzato sul forno。

8.Non è assolutamente consentito l'uso di sfere metalliche o spazzole metalliche，Panno abrasivo per pulire le filettature degli elettrodi，Utilizzare solo olio e dire aria compressa per pulire。

9.Per utilizzare un gancio elastico con un girevole，Posizionare un cuscinetto di supporto morbido sotto il connettore dell'elettrodo，In caso di danneggiamento delle filettature。

10.Prima di collegare gli elettrodi, i fori devono essere puliti con aria compressa priva di olio e acqua。

11.Gli elettrodi vengono sollevati sul forno con un paranco a gancio elastico，Trova il centro giusto，Muoviti lentamente verso il basso，Avvitarlo delicatamente nella parte posteriore e serrarlo con un cerchio。

12.Utilizzare una pinza speciale per serrare in base alla coppia specificata，Disponibile meccanicamente o idraulicamente，L'attrezzatura a pressione dell'aria viene serrata alla coppia specificata。

13.Se le due sezioni dell'elettrodo non sono in contatto o la pressione di contatto è troppo grande, il normale utilizzo ne risentirà，Fare riferimento alla coppia specificata in figura。

14.La pinza dell'elettrodo deve trovarsi all'interno di due cordoni bianchi，La superficie di contatto tra la pinza e l'elettrodo deve essere pulita frequentemente，per mantenere un buon contatto con gli elettrodi，È severamente vietato far fuoriuscire la camicia dell'acqua di raffreddamento della pinza。

15.Per evitare la rottura dell'elettrodo，Il forno non deve essere riempito con blocchi isolanti。La corrente di funzionamento dell'elettrodo，Deve essere adattato alla corrente consentita dell'elettrodo nel manuale。

16 .Per evitare la rottura dell'elettrodo，Posizionare grandi pezzi di materiale nella parte inferiore，Piccoli pezzi sono imballati sulla parte superiore.
